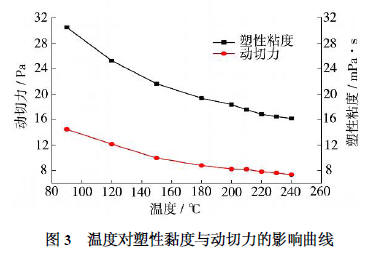

鉆井液賓漢流變參數隨溫度的變化曲線如圖3所示。
從圖3 可以看出,隨溫度升高,塑性黏度和動切力均呈減小的趨勢,當溫度超過200 ℃時減小程度變弱。這一方面是因為溫度升高造成液相黏度降低,另一方面是聚合物對固相顆粒的吸附、成網和絮凝作用隨溫度的升高而降低。當溫度高于200 ℃時,由于在此超高溫條件下聚合物分子之間可能存在一定程度的交聯,聚合物分子在粘土顆粒的表面吸附能力大大降低,所以粘土顆粒的高溫分散作用明顯。
212 壓力對鉆井液流變性的影響

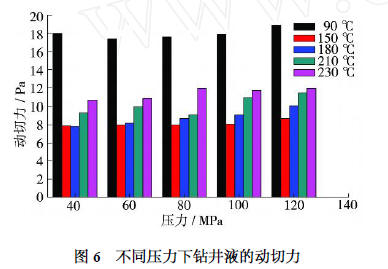

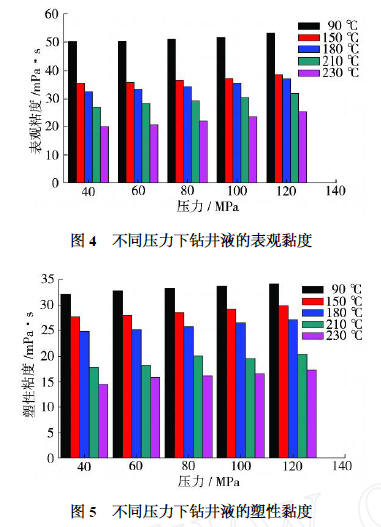

進一步考察高溫高壓條件下壓力對鉆井液流變性的影響。不同壓力下超高溫鉆井液的表觀黏度、塑性黏度和動切力分別如圖4 、圖5 、圖6 所示。
從圖4～6 可以看出:
1) 在一定溫度下,隨著壓力的增大,鉆井液的表觀黏度與塑性黏度總體上均呈上升趨勢,而動切力的變化規律不明顯;
2) 當溫度低于150 ℃時,流變參數隨壓力的變化較弱,當溫度為150 ℃以上時,隨著壓力的增大,流變參數的變化更加明顯;
3) 溫度對流變參數的影響占主導地位,與溫度相比,壓力的影響程度要小得多。
發布信息
